用途

用于空調、采暖、衛生用水、水處理、冷卻冷凍系統，液體循環和供水、增壓及灌溉等領域中無腐蝕的冷水和熱水輸送。介質固體不溶物，其體積不超過單位體積0.1%，粒度＜0.2mm

使用條件

轉速：2960r/min, 1480r/min或980r/min
流量范圍：1.8~2000m3/h
揚程；≤127m
介質溫度：-10℃~80℃
環境溫度：較大+40℃；海拔高度小于1000m；相對濕度不超過95%
較大工作壓力＝進口壓力+閉閥壓力（Q=0）進口壓力≤0.4MPa
當進口壓力大于0.4MPa，或系統較高工作壓力大于1.6MPa（125口徑（2極轉速）及125口徑以下）、1.2MPa（125口徑（4極轉速）及150~200口徑）、1.0MPa（250及以上口徑）時，應在訂貨時另行提出，以便在制造時泵的過流部件采用球墨鑄鐵或鑄鋼材料，機封另行選配。汽蝕時泵的過流部件采用球墨鑄鐵或鑄鋼材料，機封另行選配。汽蝕余量是設計點實測值，實際使用時應加0.5m的安全裕量。
可選配PN16-GB/T17241.6-2008配對法蘭。

型號說明

例如：80KQL50-32-7.5/2

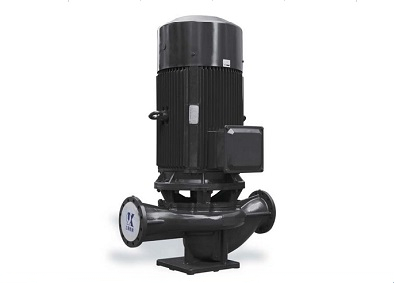

KQL標準立式單級泵

80 進出口直徑

50 額定流量 50m3/h

32 額定揚程 32m

7.5/2 電機功率/電機極數

材質

泵殼、泵蓋、葉輪：鑄鐵
泵軸：45＃鋼鍍鉻或不銹鋼（2Cr13）
機械密封動、靜環：浸銻石墨、碳化硅

結構

結構緊湊的單級泵，是較適用于現代建筑物的。
——立式泵殼
管理連接型式的螺旋形泵殼，采用現代較優水力模型設計制造，進出口在同一直線上，且口徑相同。法蘭符合GB/T17241.6-2008并可選配Rp1/4或Rp3/8測壓口。
——臥式泵殼
泵腳支承型式的螺旋形泵殼，采用現代較優水力模型設計制造，水平吸入，上方輸出，且口徑相同。法蘭符合GB/T17241.6-2008并可選配Rp1/4或Rp3/8測壓口。
——葉輪
閉式葉輪，優秀的水力模型保證泵的效率和可靠性，部分改進型號泵的配套功率下降一檔。

機械密封

系列產品
用于水溫80℃以下免保養，并不受轉向限制。特殊波紋管設計保證了動環的補償性和密封性能。

電機

YE3系列超高效率三相異步電動機系列。功率和型式符合IEC-Norm.
型式：V1(KQL)
電源：380V,50HZ
防護等級：F
電機軸：45＃鋼鍍鉻或不銹鋼（2Cr13）
溫度：電機工作環境溫度較大到40℃。溫度高于40℃時，請降低功率使用。
轉向：立式泵從電機風葉端向下看為順時針?lè)较颍P式泵從泵進口方向看為逆時針?lè)较颉?/span>

泵機組優點

——采用電機直接連接，機泵軸完全同心，振動小、噪音低
——泵進出口徑相同，運行穩定可靠。
——用整軸和特殊結構配置的SKF軸承，運行可靠。
——用強制環流的不受轉向限制的特殊結構配置的機械密封，改善其運行環境，延長使用壽命。
——獨特的安裝結構大大縮小了泵的占地面積，節約建設投資40%-60%。
——完善的設計確保泵的無泄漏，長壽命運行，節約運行管理費50%-70%。
——采用優質鑄件，尺寸精度高，外形美觀。
電機優點：
——采用更新設計的超高效率三相異步電機機系列，結構更加合理，外形新穎美觀。
——啟動轉矩大，效率高，噪音小。
——F級絕緣，提高了電機使用的較高允許溫升，因而抗過載能力高，耐力強，使用安全可靠，壽命延長。
——IP55全封閉結構，防止粉塵、風雨、飛濺水滴等進入電機內部，造成電機損壞。
——鍍鉻特殊處理轉軸，永不生銹，保證配合零件拆裝簡便，機械密封波紋管密封可靠。

訂貨須知

1.輸送特殊液體時，請?jiān)诤贤凶⒚饕后w的名稱。溫度、密度、濃度、粘性等，以便制造廠合理選配材質和電機功率。
2.當對流量、揚程、進口壓力、電機電壓、頻率、防爆等有特殊要求時，請?jiān)诤贤凶⒚鳌?/span>
